锥形阀ZFL

锥形阀ZFL

产品型号:

更新时间:2023-02-13

所在地址:温州市

简要描述:锥形阀ZFL​​概述
产品型号:ZFL
产品规格:DN300-2000
公称压力:0.6-4.0MPa
适用介质:污水、清水
适用温度:≤80℃

详细说明:

锥形阀ZFL

一、锥形阀ZFL​​概述
产品型号:ZFL
产品规格:DN300-2000
公称压力:0.6-4.0MPa
适用介质:污水、清水
适用温度:≤80℃



二、驱动方式:手动,电动,气动,液动也叫消能阀,灌溉阀品的设计原理,结合国内地形条件和工况要求而开发设计的新型产品,通常作为水轮发电机组旁通阀的自由排放阀,和连续排放流量控制。该产品采用了倒置锥形柱塞阀芯结构,所以叫锥形阀。有优越的消能效果,所以也叫消

的设计使得阀体内部流通顺畅,流量大而压降损耗小,在整个工作过程中不会产生气蚀和振动。在小流量时仍有很好的流量控制效果。锥形阀设在高压泄水管道的出口,具有圆筒形固定的阀壳,用4~6条平行水流方向的肋片把锥头成90°的锥体固定在阀壳上, 用一活动钢阀套套在锥体外面(或里面), 阀套与锥体之间的环形空间用来泄流。用螺杆传动将阀套沿流向前后移动, 即可调节流量。全部开启时流量系数达0.85以上。锥形阀结构简单, 操作方便。锥形阀泄流时, 利用水与空气的摩擦和入水后在水中的漩涡进行消能, 故可不再设消能工。当几个锥形阀平行布置时其轴线间距不宜过小(例如不小于5倍阀壳直径D),否则水流相互撞击,产生一股反射水流,若水流落入阀室将造成运行困难。

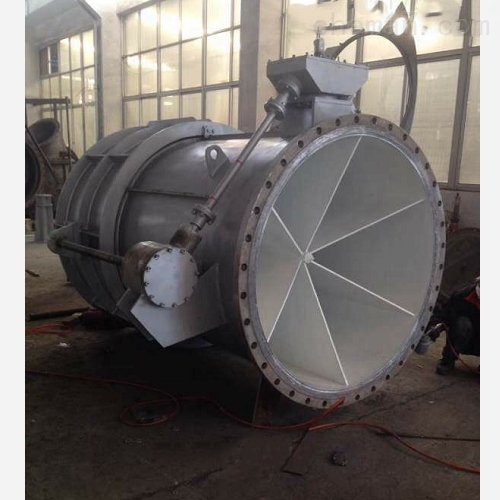

 锥形阀ZFL

三、主要性能:

   规  格

   布置

   形式

  大开度

      m

      检修时

    大开度

 设计水头

     m

 大流量

     m/s

 启闭力

    kn

  电机功率

     KW

  DN800

  45℃

    0.40

       480

     60

     13.5

    8.7

       3

  DN1000

  45℃

    0.50

       700

     60

     21.0

    60

       3

  DN1200

  45℃

    0.58

       810

     60

     30.3

    73

       4

  DN1400

  45℃

    0.70

       830

     60

     41.2

    84

       4

  DN1600

  45℃

    0.74

       930

     60

     53.8

    95
